OPGW光缆用金具简介

曲阜鲁电电力器材有限公司主要产品ADSS，OPGW光缆用金具简介

（1）耐张线夹

耐张线夹用于转角、接续，及终端的连接。螺旋铝包钢线具有极强的耐张强度，无集中应力，对光缆起到保护和辅助减振的作用。整套光缆耐张金具包括：耐张外层预绞丝、内层预绞丝、配套连接金具。线夹握力不小于光缆额定抗拉强度的95%安装方便、快捷，降低了施工成本。

（2）单悬垂线夹

单悬垂线夹用于OPGW和ADSS光缆在直线杆塔的连接，悬垂角为30o，内外层螺旋预绞丝的组合能很好的保护光缆，无集中应力，避免产生弯曲应力，对光缆起到保护和辅助减振的作用。整套悬垂线夹包括：内外层预绞丝、悬挂头和配套连接金具。线夹握力大于光缆额定抗拉强度的10％-20％，安装方便。

（3）双悬垂线夹

线夹采用双层设计，由适当尺寸和长度的外层预绞丝和内层预绞丝组成用于传递轴向载荷，并分散径向压应力，使其通过塑料护套到达内部加强元件上，而不伤害到脆弱易损的塑料护套或内部光纤。线夹具有优异的抗疲劳性，包括内外层预绞丝、两套悬挂头和配套连接金具。用于大高差，档距＞800米，悬垂角为30o～60o直线塔上的连接。

（4）螺旋防振器

螺旋防振器由高强度、高弹性的PVC材料制成，耐高低温、防水、抗老化、防紫外线照射及防化学腐蚀。用于ADSS和OPGW重冰区的防振器。

（5）接地线

接地线由一段铝合金线和一个铝合金线夹（连接OPGW光缆），以及全铝接线端子（连接铁塔主材）构成，总长有1.5m～3m，结构紧凑，导电性能优良，可适用不同的短路电流容量。

（6）引下夹具

用于ADSS、OPGW在杆塔上的固定，适用于不同缆径，金属型用于OPGW，橡胶型用于ADSS，分杆用、塔用两种，安装便捷牢靠，可调节范围广。

（7）防振锤

4D系列防振锤为斯托克布里奇音叉式设计，多共振音效减振装置，主要用于减弱和分散由于微风振动对光缆所产生的冲击能量，常用于OPGW光缆的防震装置。

（8）护线条

用于防振锤在光缆上的安装，起到保护光缆的作用，也可用于其他固定线夹的安装。

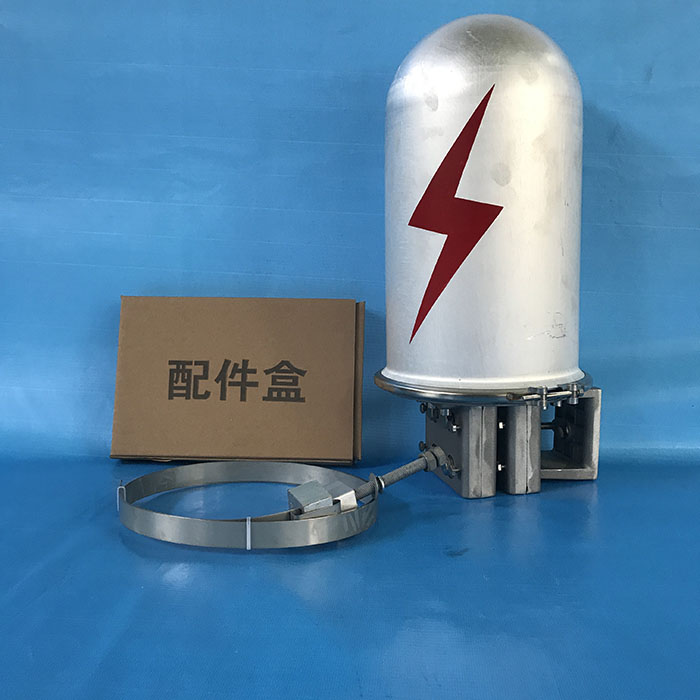

（9）光缆接头盒

在光缆工程中用作光缆的直接接头及分支接头，炮弹型金属接头盒，结构紧凑牢靠，密封性能好，安装方便，防水、防潮，适应于各种恶劣的气候环境。光纤弯曲半径≥45mm，光纤盘留附加损耗≤0.01dB。

(10)余缆架

存放和保护剩余的光缆。
